管道焊接平台及组合工装

发布时间:2016-06-18  发布者:中鼎机械

泊头市中鼎机械设备有限公司供应三维组合焊接工作台有D28系列。台面采用带孔格板形式。在高精度的台面的上面和侧面,每隔100mm均布φ28mm的圆孔(28系列),并以同样的间隔划有尺寸线,台面边缘有毫米刻度线。这些圆孔可用于拼接各种功能的定位模块和夹具。台面尺寸从500mm×1000mm2000mm×4000mm,并且可以根据需要组合成任意大小的尺寸和条块形状。台面的支撑脚有标准脚、伸缩脚、带移动轮脚、固定脚和剪式升降脚等,以适应各种不同的需要。这一系列的精心设计,给使用者提供了极大的方便。

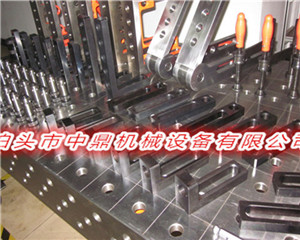

各种功能模块除台面外,还有定位块,直角块,立柱,任意角度调整,V形块,销栓,各类快速夹具,间隙调整片及各种辅助模块。模块的设计构思巧妙,可以进行各种组合和反复应用。

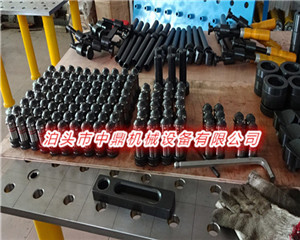

用于模块之间互相紧固连接的销栓,内部采用三个同心钢珠。销栓松开时,钢珠退入销栓内,此时销栓可方便地插入模块的孔内。当用手逐渐拧紧时,三个钢珠逐渐弹出,自动对中并夹紧模块。用扳手扳紧后,其对模块的夹紧力可达5吨,剪切力可达25吨。

  有了这种组合焊接工作台,对于不断重复设计工装的用户来说,就可大大节约重复投资耗费在工装上的设计制作时间和资金。用户可根据需要快速拼接出不同要求的工装,作为日常工作   的辅助工具,中鼎机械产品   广泛地应用在各种焊接场合中。随着我国焊接工艺不断发展,中鼎机械产品已经得到越来越多的国内用户欢迎。

  由于中鼎机械三维组合工装的灵活性,它的应用实例是大量的。对于较简单的平面构件、立体框架、箱体等焊接时的定位,它可以非常方便地实现。即使是较复杂的构件,也可以通过分步焊接来实现。这样既实现了操作的方便性,又大大提高了工作台的利用率。实践证明,该三维组合焊接夹紧系统可以按照用户的充分想象,在绝大部分的焊接过程中获得应用。

产品特点:
互换性强、稳定性高、精度保证、性价比高;适用于小批量多品种多规格的工件焊接和产品的装配;
技术参数:
28系列工装平台孔距为100mm,平台上均刻有相应的网格线,根据客户要求,在平台的两直角边上面可以刻画毫米标度尺;
1.通用2D、3D工装平台
1)工装平台的平面度:≤0.15mm/m2,3D平台平面与侧面的垂直度:≤0.15mm/m
2)工装平台材质:钢件(低合金钢Q345),进行整体热处理,消除内应力
3)孔距位置公差±0.05mm以内
4)Φ28系列孔距为100mm
2.工装夹具的主要辅件:
1)U型方箱、L型方箱:
材质:Q345,平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
2)支撑角铁:
材质:Q345或HT250,平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
3)定位件:材质:45#,平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
4)角度器:材质:45#,可根据刻度   定位0至225度的任意角度,角度调节   到0.5度
5)锁紧件:材质:45#,锁紧力≥1.2T,调质处理HRC32~35°;钢珠淬火处理HRC58~62°
6)压紧件:材质:45#,调质处理
应用行业:汽车制造、工程机械、船舶修造、航空航天、轨道交通、结构件焊接、钣金箱体、自行车(摩托车)制造、与焊接机器人或专用焊机配套。
